「季節外れ?のストーブ整備」の巻

これから暑くなるというのに、ストーブの整備をしてみます。

先日、入手した反射式石油ストーブ。




一般的な角型ポータブル石油ストーブのようですが、「ニッセン(日本船燈株式会社)」の古いストーブ(FR-2型)なのです。


「ニッセン」といえば、「ゴールドフレーム」、レトロなところで「BSシリーズ」「SSシリーズ」なんかで有名ですね。




今までニッセンのストーブは、10台くらい整備をしてきましたが、いずれも「BS・SSシリーズ」のみで、この「FR-2」は存在自体知りませんでした。

当時、デザイン的に優れている「BS・SSシリーズ」が人気で、一般的なスタイルの「FR-2」はあまり売れなかったのでしょうね・・・。

逆に、市場に出回った数が少なく、現存数の少ない「希少モデル」と言えます。

見た目は「いまいち」な感じに見えますが、通常、燃焼筒がある部分が「BSシリーズ」と同じガラス製のホヤなのです。


説明はこのくらいにして、状態を確認してみます

天板のサビ、全体に汚れていますが、そんなに酷い状態ではありません



ガラスホヤ」のヒビも無く、磨けばきれいになりそうです。


燃料タンクは、カートリッジタイプではなく、本体と一体型になっています。


耐震自動消火装置をセットする「消煙器引き上げ棒」が欠品しています。


それでは、分解してみます


つづく


スポンサーサイト

「ニッセン 石油ストーブ FR-2」修復日記 その一

それでは、分解してみます

まず、「ホヤ」「天板」を外します。



タンク部分は固定用のステーを外すと、手前にスライドします。


燃料タンク内には、まだ灯油が残っているので抜き取り。

入っていた灯油・・・


黄色く変色しています。

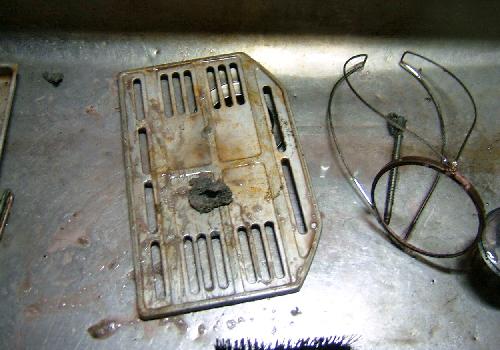

バラバラになりました

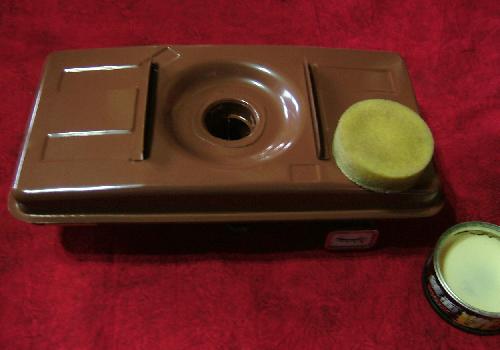

灯油を抜いたタンク。


酷いサビも無く状態良好です。

古いストーブは、タンク内に水分が混入し、錆て小さな穴が空いている事がよくありますので注意が必要です。

タンク内に埃など異物が入っているので、ペーパータオルをタンク内に入れ、残っている灯油を完全に吸い取り、きれいに洗浄します。

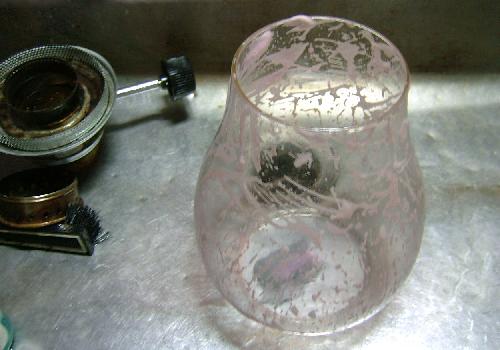

「ガラスホヤ」も、いつも重宝している「ボンスター」できれいに・・・。



この「ホヤ」、もう生産されていませんので、割ってしまうとえらい事になりますので慎重に・・・

こびり付いたタール、汚れを隅々まできれいにします。


つづく

「ニッセン 石油ストーブ FR-2」修復日記 その二

見えないところもきれいに洗浄します。



本体カバー側面のガムテープの痕・・・


これが、ちょっと「クセモノ」です。

ガムテープは古くなると糊が固着し、剥がれなくなるのです。

シール剥がし剤」をスプレーしてもまったく効果なし・・・。

これ以上強力な溶剤を使うと、塗装が変色、剥がれる恐れがあるため、カッターの刃で慎重に削り取ります。



どうにか取れましたが、塗装面に薄い傷が付いてしまうので、コンパウンドで表面を研磨


難関の天板部のサビ・・・


ボンスター」で赤錆を落とします。

この部分は、熱に晒されるため、どうしてもサビてしまいます

赤錆は落ちましたが、黒っぽい痕が残っています。


塗装すればきれいになりますが、同じ色の耐熱塗料が無いため、「使い込まれたレトロな味わい」としてこのままの状態にしておきます。

「ガラスホヤ」は、燃焼時、炎が眩しくないように一部曇りガラスに加工されていました。


こういう気遣いは、日本製ならではと思います。

各部、洗浄後、ワックスを塗って仕上げ




本体カバーも洗浄、ワックス磨き込みできれいになりました。



次は、組立です


つづく

「ニッセン 石油ストーブ FR-2」修復日記 その三

すべてのパーツ、クリーニングが終わりましたので組立をします

まず、「ホヤ」部分から。


上部に押さえの金具を取り付けて、台座部分のフックに固定。



つぎは、正面の「パネル」。


調節つまみ部の「飾りリング」を取付、裏面の爪を曲げて固定。



続いて「取っ手」を付けて、裏側からステーと共にビスで取付。




耐震自動消火装置をセットする「消煙器引き上げ棒」が欠品していました。

ネットショップで探すと「ゴールドフレーム」用が販売されているのですが・・・。

これ。(いつもお世話になっている「株式会社ニッチ」さんからの画像)


どう見ても、ただの金属の棒・・・なので自作します

倉庫で丁度良さそうな金属棒を発見


両端をガストーチで炙り、ハンマーで叩いて潰し・・・。


グラインダーで成形。


できました



マイナスドライバーの先端みたいですね


そういえば、中学の頃、技術の時間にこんなの作った記憶があります

片側の端にドリルで穴をあけ、正面パネル裏のチェーンに取り付けて完成。



次は、「耐震自動消火装置」の取付。


つづく

「ニッセン 石油ストーブ FR-2」修復日記 その四

耐震自動消火装置」の取付です。

スムーズに動作するようシリコン系潤滑剤をスプレーしておきます。


燃料タンク底の通気口に取り付くため、オイル系の潤滑剤を使うと埃が付きやすく、消火装置が動作しなくなる恐れがあります

燃料タンクの底に取り付け。



せっかくなので、芯も新品に取り換えます。

先日、「株式会社ニッチ」さんに注文していた「替芯」が届きました。


「ニッセン石油ストーブ ゴールドフレーム フリージアストーブ用」の替芯(63号芯)がそのまま使用できます。

ちなみに、お値段2,520円(送料込)。

ガラス芯なので、空焚きにも耐え長持ちします。

燃料調節装置」のハンドルを右いっぱいに回し、上の枠と同じ高さになるように取り付け。



燃料タンク部に「燃料調節装置」を戻します。


消煙器」を付け、ピンで固定。



本体カバーに、タンク部を戻し、ストッパーで固定。



正面パネル」取り付け。


ちなみに、「消煙器引き上げ棒」はこのように使います。


普段使わないときは、パネル裏の収納部に。


ホヤ」を設置して、整備完了です。




燃焼」テストをしてみます。

タンクに灯油を入れ、30分くらいそのままにして芯に灯油を染み込ませます。

点火


安定して燃焼しています


もちろん、「自動消火装置」も動作良好です。

この先、安心して使えるようになりました


おわり

「ちょっと違う“鉄オタ”?」の巻

骨董店の店先に数十年放置されていた「鉄くず」・・・いや「お宝」を譲って頂きました。


鉄道関連品物のようです。

私は、“鉄オタ”ではないのですが、こういう物には“萌える”のです。

特殊な用途で使われた金属の塊」みたいな物が大好きなのです。

以前、手に入れた物として、「100kg以上ある大きな発動機」、「大型船の巨大なスクリュー」、「戦車の履帯(キャタピラ)の一部」、「丸型郵便ポスト」などなど・・・。



ある意味、「鉄くずオタク」=“鉄オタ”ですね。

本題に戻ります。

ネットで調べてみたところ、「発条転轍機(ハツジョウテンテツキ)」といいまして、線路のポイント切替器みたいな物らしいです。

数十年、野ざらし状態で、ご覧の通りサビだらけ・・・。

30kg以上あるでしょうか?たいへん重い鉄の塊です。

操作レバーみたいな物は、動くはずなのですが固着して微動だにしません。


標識は、琺瑯でサビはあるものの状態は良好です。


当時の現役姿レストアしてみます。


つづく

「国鉄 発条転轍機 修復日記」その一

まず、バラバラに分解したいのですが、各部ナット類もサビで固着しているため、潤滑剤、オイルを浸けてしばらく放置。



標識板のボルトは、固いですが数か所緩みました。


ボルトは、簡単にねじ切れてしまうため無理はできません。

回らないナットは、ガストーチで赤くなるまで炙り、水を掛けると錆が落ち緩みやすくなります。

標識板外れました。



次は、シャフトとレバーのでかくて太いボルトナットです。


当然、緩みません


このくらいのボルトの太さであれば、ネジ切れる前に工具が先に逝かれます。

ガストーチで炙ると、あっさり緩みました。


しかし、使っている「モンキーレンチ」汚いですね。

物を整備する前に、整備する道具を整備しないといけませんね。

レバー、シャフトを外して、ワイヤーブラシで錆落とし。



錆が落ちて黒光りしています。


グラインダーが入らない細かいところは、手作業で汚れ、錆を落とします。


標識板も水洗いしてきれいに・・・。


クリーニング完了


「パーツクリーナー」で脱脂。


次は、当時の姿のように塗装をします。


つづく

「国鉄 発条転轍機 修復日記」その二

黒色の塗料で、厚めに刷毛塗り。

台座部分。


台座裏側。


シャフト部分。


操作レバー。


塗装完了


次は組立です。

台座」に「シャフト」を差し込みます。



標識板」取り付け。


操作レバーをロックする「鍵鎖錠器」の取り付け。



昭和45年」の表示があります。

チェーン」取り付け。


完成です。


一番上に「標識灯」が付くのですが、残念ながらありません。

その内、見つけて取り付けてみたいと思います。


終わり

続編「国鉄 発条転轍機 修復日記」その三

国鉄 発条転轍機 修復日記」前回で完結したつもりでしたが、続編をお送りします。

なんと、欠品していた「標識灯」を入手してしまいました。

こちらです。



錆だらけですが、ガラスレンズの割れは無いようです。



まず、レンズを外したいのですが、固定しているボルトのサビが酷く外れるか心配・・・。


潤滑剤をスプレーし浸透させます。


ボルトを切断する準備もしていたのですが、あっさり緩みました。


固定リング、ひさし、レンズを外します。


4面の内、1面は、上にスライドするはずなのですが、サビで固着して動きません。

潤滑剤をたっぷりスプレーし、プラハンマーで凹まない程度に叩いてみます。

面白いくらいにサビがぼろぼろ出てきます。

外れました。


次は錆の処理です。

今回は、便利な物を使ってみます。

サンドブラスター



エアーで砂を吹き付け、細かなところまでサビや古い塗装を処理できます。

キャビネット内の密封した空間で作業をするため、吹き付けた砂は再利用されムダがありません。

早速、サビだらけの「カバー」「レンズ枠」をキャビネット内に入れて、ブラスト・・・。


仕上がりは、こんな感じに





ワイヤーブラシで擦っていたら何時間かかることやら・・・・。

エアコンプレッサーが必要なのですが、使用しているのはこんな小型・・・。


容量が小さすぎてエアーがぜんぜん間に合いません


つづく

続編「国鉄 発条転轍機 修復日記」その四

ガラスレンズ」を洗浄、きれいに磨きます。



曲がり、凹みの修正後、サビ止めと塗料の密着を良くするため「プラサフ」を下地に塗り、乾いてから黒色で塗装。





内部、ひさしの内側は、元の通り銀色に塗装。


塗装完了後、組立。


組立完了

しかし、これで「完成」ではありません!

現役当時この「標識灯」夜間は光っていたはずです。

「標識灯」内部には、照明装置があったはずですが、何も入っていませんでした。

・・・これは、作成するしかありませんね。

つづく

続編「国鉄 発条転轍機 修復日記」その五

倉庫から電球、古い電球のソケット、木製の台、電源ケーブルを調達


木製の台は「標識灯」内部に収まりそうです。

電球のソケットが嵌まるように、自由錐(じゆうきり)という工具で穴を空けます。



空きました


電源ケーブルをソケットに接続。


台の一部に切り欠きを作り電源ケーブルを通します。


内部に収納して出来上がり


「発条転轍機」の上部に取り付けてみます。


電源ON


100Wの白熱球なのですが、日中は点灯しているかほとんどわかりません。

改めて夕暮れに撮影・・・




淡い光が何とも言えませんね。

哀愁」が似合う素晴らしいインテリアができました。


終わり

「世界に1つだけの迷惑なプレゼント」の巻

先月、友人の「スマイル札幌店」店主の誕生日でした。

ちょっと遅くなりましたが、今回、ある物をプレゼントしたいと思います。

前回、「発条転轍機標識灯」で使用した「サンドブラスター」。


金属の錆、塗装を落とす以外にガラスに彫刻もできるそうです。

透明のグラスに、ある画像を「サンドブラスト」で彫刻してみます。


初めての試みで上手くいくか心配ですが・・・。

まず、写真画像をパソコンで加工し「切り絵風」に。


画像の「イケメン」については気にしないでスルーしてください。

ちなみに、「スマイル札幌店」店主ではありませんし、私でもありません。

カッティングシート裏にプリントします。


白い部分をデザインナイフで細かく切り抜き・・・。


リタックシート(転写シート)を使って、グラスに貼り付けします。



反転するの忘れて、元画像の逆向きになってしまいました・・・。

切り抜いた部分は、「サンドブラスト」の砂で細かな傷が付き、曇りガラス状となります。

画像以外の部分は、マスキングテープで覆い傷が付かないようにします。



キャビネットに入れてブラスト・・・。


20秒くらい全体にまんべんなく吹き付けて完了。


カッティングシート、マスキングテープを剥がし洗浄・・・。


完成です!

思っていた以上のなかなかの仕上がりです。

このまま「グラス」だけを贈るのは芸がありませんので「収納箱」も作ります。

倉庫で、なんか高級な物が入っていた桐箱を発見。


全体にサンドペーパーをかけきれいにします。

グラス、箱のサイズに合わせて、段ボールで型枠を作成。


両面テープを全体に貼り、これまた倉庫で見つけた「唐草模様」の生地をカットし貼り付け。




上蓋の裏にも同じように加工して貼り付け。



グラスを収納。


仕上げに、先祖代々伝わる「焼印」を押し、組紐で縛り完成。


ちなみに、この縛り方「四方左掛け結び」と言うらしいです。


レトロ雑貨・昭和レトロ「スマイル札幌店」のブログです。

http://smile3retro.blog129.fc2.com/

終わり

「国鉄 多燈形色燈式信号機 修復日記」その一

前回の「発条転轍機」、「標識灯」で、すっかり鉄道物にハマってしまいました。

引き続き、鉄道部品を修復してみます。

今回はこれ


多燈形色燈式信号機



鉄道用の信号機です。

これも鉄製で非常に重く、錆だらけです。


内部には電球も残っております。


作業し易いようスタンドを作ってみました。

裏蓋を外し、レンズ、照明装置を外していきます。


分解完了


まずは、錆、古い塗料をワイヤーブラシで落とします。




パーツクリーナーで洗浄して脱脂しておきます。

レンズ部分の分解、洗浄。





次は塗装です。


つづく

「国鉄 多燈形色燈式信号機 修復日記」その二

まず、前面を黒色で塗装。


裏蓋の内部もきれいに。


表示プレートはマスキングをしてから塗ります。


側面、裏面は、元の色の白色に塗装。




裏蓋の淵に防水パッキンを貼りつけて、本体に取り付け。


レンズ部分を取り付けて完成。



スタンドも黒色に塗ってみました。



点灯するように加工したいのですが、信号機なので3灯を順番に自動点灯させるような仕組みを現在模索中です。

何か代用できそうなユニットがあれば・・・


終わり
